[Robotics] Inverse Kinematics 역기구학이란?

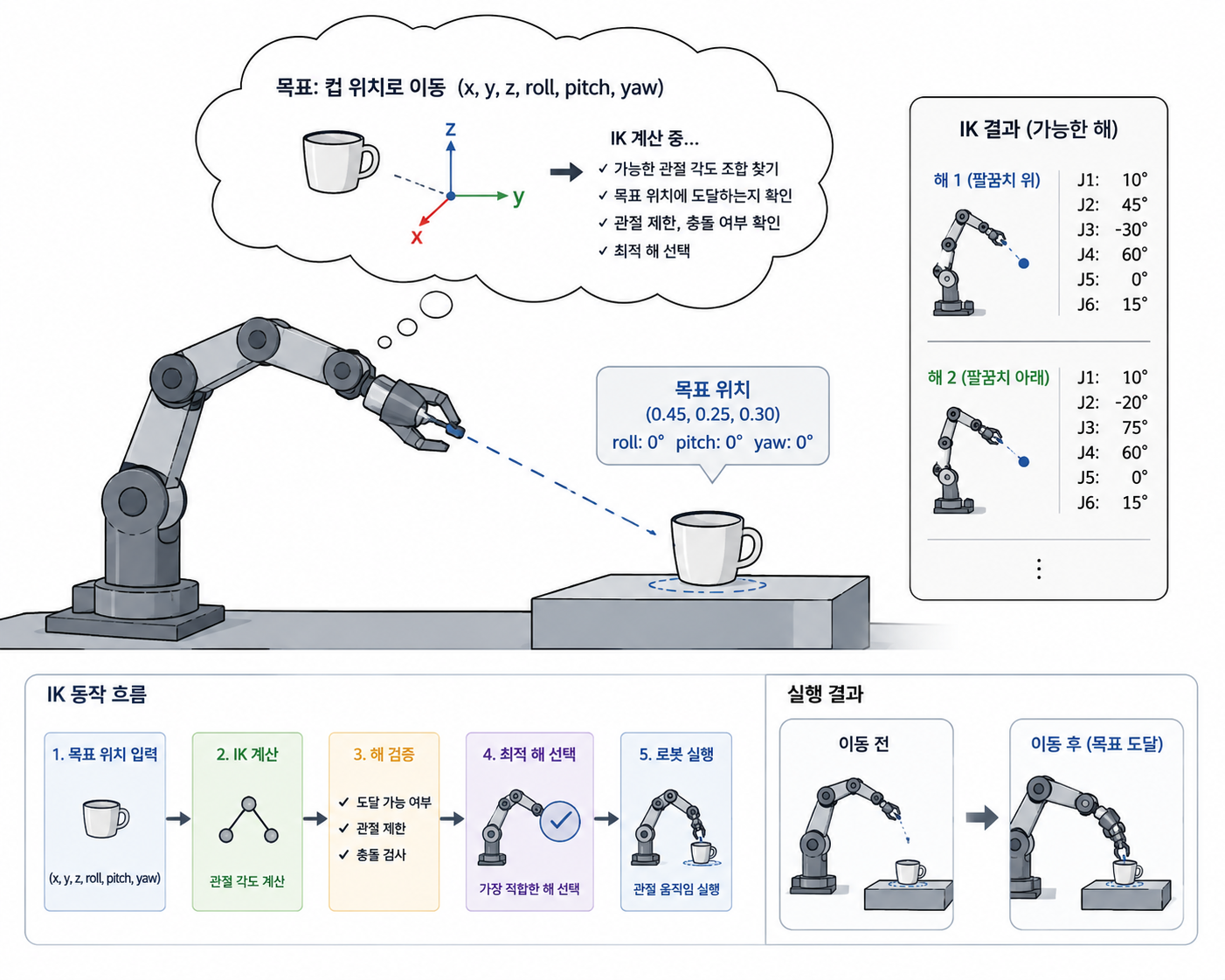

IK(Inverse Kinematics, 역기구학)은 로봇이 “목표 위치에 도달하기 위해 각 관절을 얼마나 움직여야 하는지 계산하는 기술”이다.



쉽게 말하면 “로봇 손끝을 원하는 위치로 보내기 위해 관절 각도를 계산하는 과정” 이라고 볼 수 있다.





예를 들어 사람 팔을 생각해보자.



우리는 컵을 집을 때:

• 어깨를 몇 도 회전하고
• 팔꿈치를 몇 도 굽히고
• 손목을 얼마나 꺾을지

일일이 계산하지 않는다.



그냥 “컵 위치”를 보고 자연스럽게 손을 움직인다.





하지만 로봇은 다르다. 로봇은 목표 위치만 알려준다고 움직일 수 없다.



예를 들어:

x = 0.5
y = 0.2
z = 0.3

같은 목표 좌표가 주어졌을 때,



로봇은:

• 1번 축 몇 도
• 2번 축 몇 도
• 3번 축 몇 도

로 움직여야 하는지 직접 계산해야 한다.



이 계산 과정이 바로 IK다.



반대로 FK(Forward Kinematics, 순기구학)도 존재한다.

FK는: “관절 각도를 알 때 로봇 끝단 위치를 계산하는 것” 이다.



즉:

• FK = 각도 → 위치 계산
• IK = 위치 → 각도 계산

관계다.



비유하면:

• FK = “팔을 이렇게 움직이면 손이 어디로 가는가?”
• IK = “손을 저 위치로 보내려면 팔을 어떻게 움직여야 하는가?”

라고 볼 수 있다.



---



로봇공학에서 IK는 굉장히 중요하다.



왜냐하면 대부분의 로봇 작업은 결국 “로봇 끝단(End Effector)을 특정 위치로 이동시키는 것” 이기 때문이다.



예를 들어:

• 물건 집기
• 용접
• 드릴 작업
• 조립
• 피킹(Picking)
• 패킹(Packing)
• 검사
• 도색

모든 작업은 결국 특정 위치와 자세로 이동해야 한다.



즉 로봇은 항상:

"이 위치로 가라"

라는 명령을 받는다.



그리고 IK가:

"그 위치로 가려면 관절을 이렇게 움직여라"

라고 계산해주는 구조다.



특히 산업용 로봇에서는 IK가 핵심 기술 중 하나다.

예를 들어 6축 로봇을 생각해보자.



6축 로봇은 보통:

• Base 회전
• Shoulder
• Elbow
• Wrist 1
• Wrist 2
• Wrist 3

같은 관절 구조를 가진다.



로봇 끝단 위치 하나를 이동시키기 위해 여러 관절이 동시에 움직여야 한다.



즉 IK는 단순히 “하나의 각도 계산”이 아니라, “여러 관절이 협력해서 목표 자세를 만드는 계산” 이다.

실제로 IK 계산은 생각보다 복잡하다.

왜냐하면 같은 위치라도 여러 자세가 가능하기 때문이다.



예를 들어 사람도:

• 팔꿈치를 위로 들어 컵을 잡을 수도 있고
• 아래로 내려 잡을 수도 있다.



로봇도 동일하다.



즉 하나의 목표 위치에 대해:

• 여러 해(solution)가 존재할 수 있고
• 어떤 경우에는 도달 자체가 불가능할 수도 있다.

예를 들어:

• 로봇 팔 길이보다 먼 위치
• 관절 제한 범위를 넘어가는 위치

등은 IK 해를 구할 수 없다.



---



IK 계산 방식은 크게 두 가지로 나뉜다.

1. Analytical IK (해석적 IK)

수학 공식으로 직접 계산하는 방식이다.



예를 들어 2축 로봇이라면 삼각함수를 이용해 계산할 수 있다.

간단한 2축 로봇 예시:



이 식을 역으로 풀어 관절 각도를 계산한다.



장점:

• 빠르다
• 정확하다

단점:

• 복잡한 로봇에서는 수식 유도가 어렵다



1. Numerical IK (수치적 IK)

반복 계산으로 점점 목표 위치에 가까워지는 방식이다.

현재 대부분의 복잡한 로봇 시스템은 이 방식을 많이 사용한다.

대표적인 방법:

• Jacobian
• Gradient Descent
• CCD
• FABRIK

등이 있다.



쉽게 말하면:

현재 자세 → 오차 계산 → 조금 수정 → 다시 계산

을 반복하는 방식이다.



예를 들어 NVIDIA의 Isaac Sim 이나 로봇 시뮬레이터에서도 IK는 핵심 기능이다.



사용자가:

"로봇 손을 저 위치로 이동"

시키면 내부적으로 IK Solver가 관절 값을 계산한다.



특히 디지털 트윈 환경에서는 IK가 매우 중요하다.



왜냐하면 현실 로봇과 동일한 움직임을 가상 환경에서도 재현해야 하기 때문이다.



예를 들어:

• 피킹 공정
• 배터리 분해
• 볼트 제거
• 용접
• 부품 조립

같은 작업은 모두 정밀한 위치 제어가 필요하다.



IK가 없다면 로봇은:

• 목표 위치 계산
• 자세 유지
• 충돌 회피
• 자연스러운 관절 움직임

등을 수행할 수 없다.



최근에는 단순 IK를 넘어서 Motion Planning과 함께 사용되는 경우가 많다.



예를 들어:

• IK → 목표 자세 계산
• Motion Planning → 충돌 없이 경로 생성

구조다.



대표적으로:

• MoveIt
• cuRobo
• OMPL

같은 시스템들이 이를 활용한다.



---





즉 현대 로봇 시스템에서 IK는 단순한 수학 계산이 아니라,

“로봇이 원하는 위치로 자연스럽고 안전하게 움직이기 위한 핵심 기반 기술” 이라고 볼 수 있다.
